HSGL 工程油缸安装方式 P：前部法兰 + 前耳环关节轴承

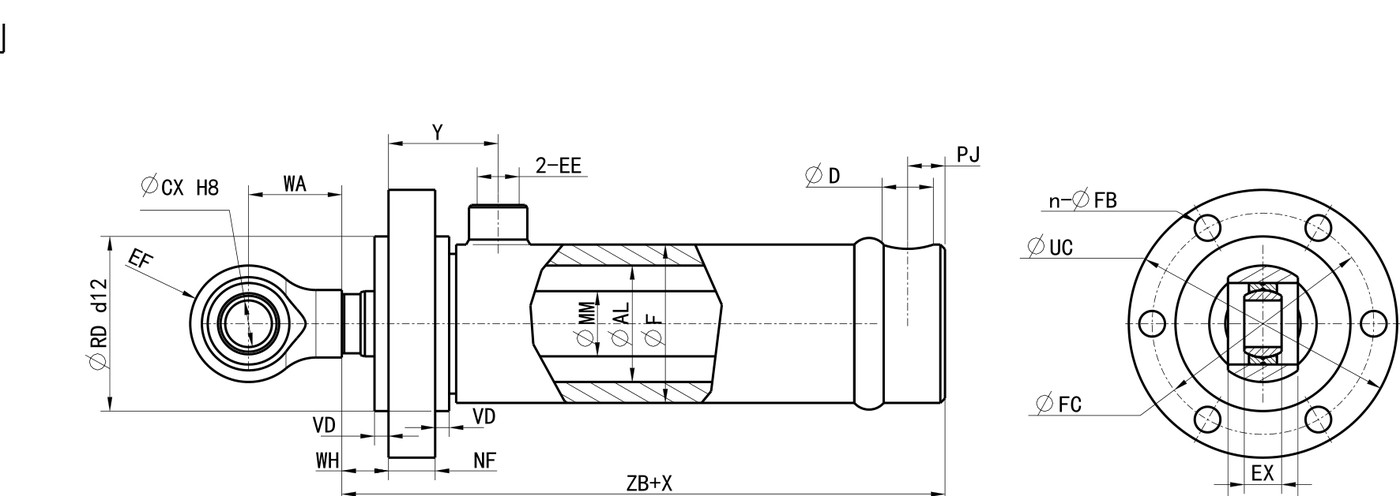

HSGL P 安装方式图纸

尺寸表


ΦAL	ΦMM	KK			A		EE		F	Y1	WA	WH	H	EF	PJ	n	ΦFB	NF	ΦUC	ΦFC	RD	VD	MV	ZB
		杆端螺纹					BSPP	ISO9974-1
		C	B,E	F	C,E,B	F	01	02
40	20	M16X1.5	M14X1.5	M16X1,5	30	30	G1/4	M14X1.5	57	42	48	20	14	25	18	4	9	16	98	80	65	6		144
	22	M16X1.5	M16X1,5	M20X1.5	30	30	G1/4	M14X1.5	57	42	48	20	14	25	18	4	9	16	98	80	65	6		144
	25	M16X1.5	M16X1,5	M20X1.5	30	30	G1/4	M14X1.5	57	42	48	20	14	25	18	4	9	16	98	80	65	6		144
50	25	M22X1.5	M16X1.5	M22X1,5	40	40	G3/8	M18X1.5	68	47	48	20	17	25	16	6	9	20	115	95	75	6		158
	28	M22X1.5	M20X1.5	M22X1.5	40	40	G3/8	M18X1.5	68	47	48	20	17	25	16	6	9	20	115	95	75	6		158
	32	M22X1.5	M22X1.5	M28X1.5	40	45	G3/8	M18X1.5	68	47	48	20	17	25	16	6	9	20	115	95	75	6		158
63	32	M27X1.5	M22X1.5	M28X1.5	40	45	G3/8	M18X1.5	83	49	58	20	18	30	18	6	13.5	25	145	120	100	6		158
	36	M27X1.5	M27X2	M33X2	40	50	G3/8	M18X1.5	83	49	58	20	18	30	18	6	13.5	25	145	120	100	6		158
	45	M27X1.5	M33X2	M42X2	40	65	G3/8	M18X1.5	83	49	58	20	18	30	18	6	13.5	25	145	120	100	6		158
