HSGL 工程油缸安装方式 L：尾部法兰 + 前耳环关节轴承

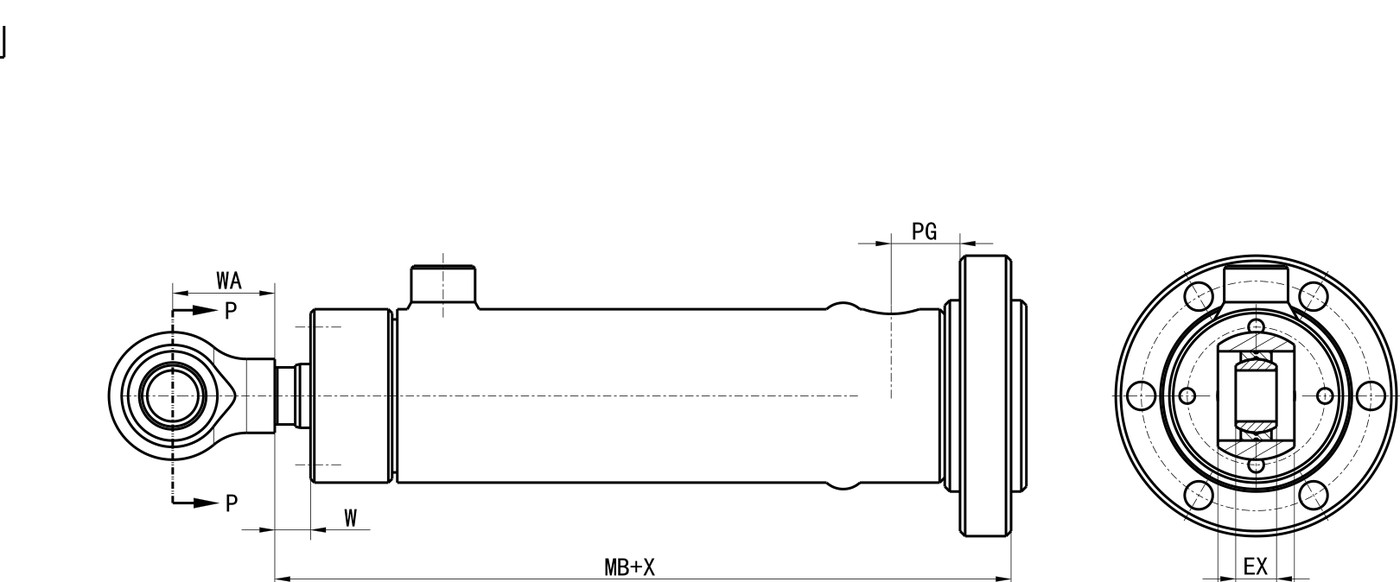

HSGL L 安装方式图纸

尺寸表


ΦAL	ΦMM	KK			A		EE		F	Y	WA	W	H	EF	XO	PG	n	ΦFB	NF	ΦUC	ΦFC	RD	VD	MV	MB
		杆端螺纹					BSPP	ISO9974-1
		C	B,E	F	C,E,B	F	01	02
40	20	M16X1.5	M14X1.5	M16X1,5	30	30	G1/4	M14X1.5	57	48	48	14	14	25	61	27	4	9	16	98	80	65	6		166
	22	M16X1.5	M16X1,5	M20X1.5	30	30	G1/4	M14X1.5	57	48	48	14	14	25	61	27	4	9	16	98	80	65	6		166
	25	M16X1.5	M16X1,5	M20X1.5	30	30	G1/4	M14X1.5	57	48	48	14	14	25	61	27	4	9	16	98	80	65	6		166
50	25	M22X1.5	M16X1.5	M22X1,5	40	40	G3/8	M18X1.5	68	52	48	14	17	25	68	27	6	9	20	115	95	75	6		181
	28	M22X1.5	M20X1.5	M22X1.5	40	40	G3/8	M18X1.5	68	52	48	14	17	25	68	27	6	9	20	115	95	75	6		181
	32	M22X1.5	M22X1.5	M28X1.5	40	45	G3/8	M18X1.5	68	52	48	14	17	25	68	27	6	9	20	115	95	75	6		181
63	32	M27X1.5	M22X1.5	M28X1.5	40	45	G3/8	M18X1.5	83	51.5	58	14	18	30	83	27	6	13.5	25	145	120	100	6		188
	36	M27X1.5	M27X2	M33X2	40	50	G3/8	M18X1.5	83	51.5	58	14	18	30	83	27	6	13.5	25	145	120	100	6		188
	45	M27X1.5	M33X2	M42X2	40	65	G3/8	M18X1.5	83	51.5	58	14	18	30	83	27	6	13.5	25	145	120	100	6		188
80	40	M33X1.5	M27X2	M35X1.5	50	55	G1/2	M22X1.5	102	67	68	14	18	45	105	36	6	17.5	30	180	145	115	8		220
	45	M33X1.5	M33X2	M42X2	40	65	G1/2	M22X1.5	102	67	68	14	18	45	105	36	6	17.5	30	180	145	115	8		220
	56	M33X1.5	M42X2	M50X3	50	75	G1/2	M22X1.5	102	67	68	14	18	45	105	36	6	17.5	30	180	145	115	8		220
90	45	M36X2	M33X2	M42X2	40	65	G1/2	M22X1.5	108	67	75	14	18	45	114	39	6	17.5	35	190	160	130	8		226
	50	M36X2	M33X2	M45X1.5	40	70	G1/2	M22X1.5	108	67	75	14	18	45	114	39	6	17.5	35	190	160	130	8		226
	63	M36X2	M48X2	M56X2	50	85	G1/2	M22X1.5	108	67	75	14	18	45	114	39	6	17.5	35	190	160	130	8		226
