HSGL 工程油缸安装方式 G：中间轴销 + 前耳环关节轴承

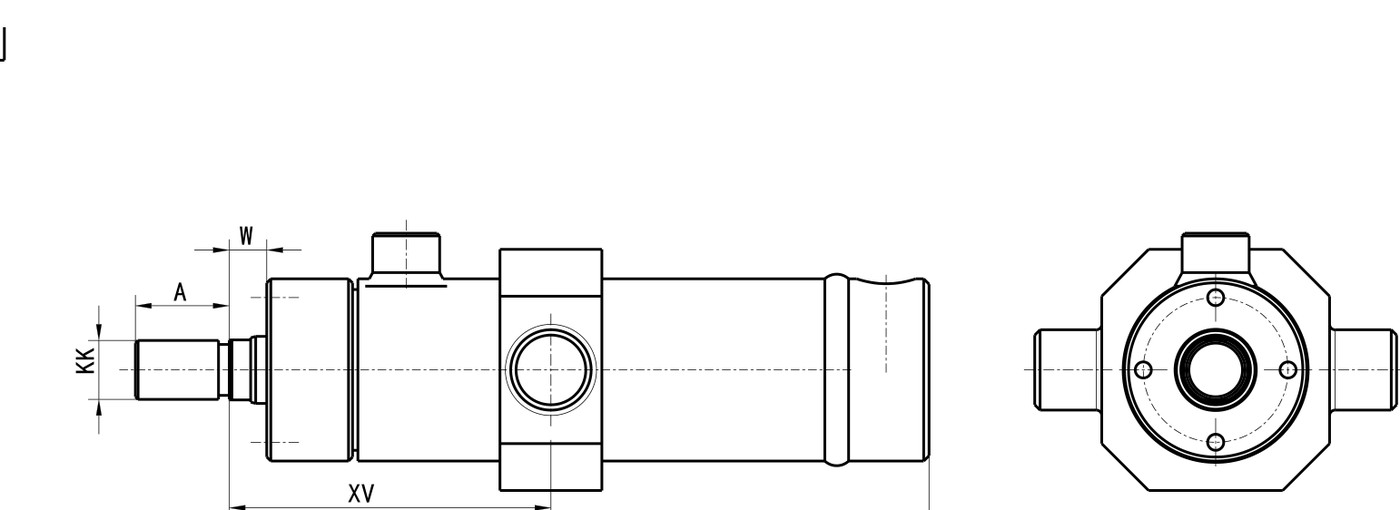

HSGL G 安装方式图纸

尺寸表


ΦAL	ΦMM	KK			A		EE		F	Y	WA	W
		杆端螺纹					BSPP	ISO9974-1
		C	B,E	F	C,E,B	F	01	02
40	20	M16X1.5	M14X1.5	M16X1,5	30	30	G1/4	M14X1.5	57	48	48	14
	22	M16X1.5	M16X1,5	M20X1.5	30	30	G1/4	M14X1.5	57	48	48	14
	25	M16X1.5	M16X1,5	M20X1.5	30	30	G1/4	M14X1.5	57	48	48	14
50	25	M22X1.5	M16X1.5	M22X1,5	40	40	G3/8	M18X1.5	68	52	48	14
	28	M22X1.5	M20X1.5	M22X1.5	40	40	G3/8	M18X1.5	68	52	48	14
	32	M22X1.5	M22X1.5	M28X1.5	40	45	G3/8	M18X1.5	68	52	48	14
63	32	M27X1.5	M22X1.5	M28X1.5	40	45	G3/8	M18X1.5	83	51.5	58	14
	36	M27X1.5	M27X2	M33X2	40	50	G3/8	M18X1.5	83	51.5	58	14
	45	M27X1.5	M33X2	M42X2	40	65	G3/8	M18X1.5	83	51.5	58	14
80	40	M33X1.5	M27X2	M35X1.5	50	55	G1/2	M22X1.5	102	67	68	14
	45	M33X1.5	M33X2	M42X2	40	65	G1/2	M22X1.5	102	67	68	14
	56	M33X1.5	M42X2	M50X3	50	75	G1/2	M22X1.5	102	67	68	14
90	45	M36X2	M33X2	M42X2	40	65	G1/2	M22X1.5	108	67	75	14
	50	M36X2	M33X2	M45X1.5	40	70	G1/2	M22X1.5	108	67	75	14
	63	M36X2	M48X2	M56X2	50	85	G1/2	M22X1.5	108	67	75	14

ΦAL	ΦMM	H	EF	XO	PJ	TD h8	TL	TM	BD	XVmin		UV	ZB
											XSmin

40	20	14	25	61	18	25	20	70	35			75	144
	22	14	25	61	18	25	20	70	35			75	144
	25	14	25	61	18	25	20	70	35			75	144
50	25	17	25	68	16	30	25	85	38			90	158
	28	17	25	68	16	30	25	85	38			90	158
	32	17	25	68	16	30	25	85	38			90	158
63	32	18	30	83	18	35	30	100	45			105	157
	36	18	30	83	18	35	30	100	45			105	157
	45	18	30	83	18	35	30	100	45			105	157
80	40	18	45	105	22	40	30	125	48			130	184
	45	18	45	105	22	40	30	125	48			130	184
	56	18	45	105	22	40	30	125	48			130	184
90	45	18	45	114	23	45	35	145	58			150	188
	50	18	45	114	23	45	35	145	58			150	188
	63	18	45	114	23	45	35	145	58			150	188
