HSGL 工程油缸安装方式 D：杆端螺纹 + 后耳环关节轴承-上海油威

HSGL 工程油缸安装方式 D：杆端螺纹 + 后耳环关节轴承

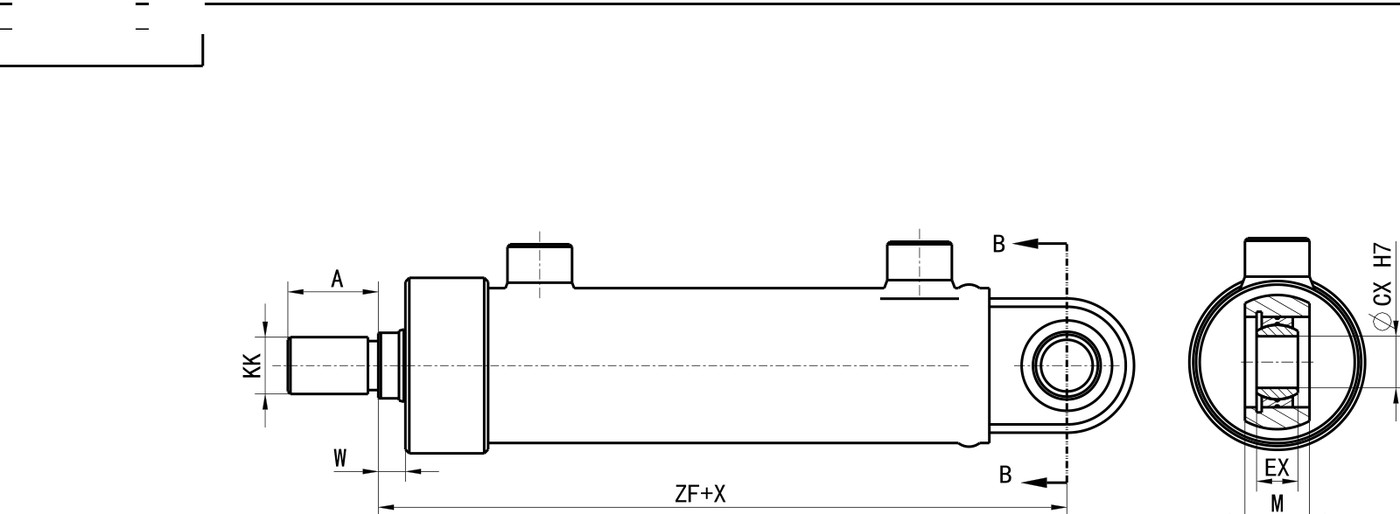

HSGL D 安装方式图纸

尺寸表


ΦAL	ΦMM	KK			A		EE		F	Y	WA	W	H
		杆端螺纹					BSPP	ISO9974-1
		C	B,E	F	C,E,B	F	01	02
40	20	M16X1.5	M14X1.5	M16X1,5	30	30	G1/4	M14X1.5	57	48	48	14	14
	22	M16X1.5	M16X1,5	M20X1.5	30	30	G1/4	M14X1.5	57	48	48	14	14
	25	M16X1.5	M16X1,5	M20X1.5	30	30	G1/4	M14X1.5	57	48	48	14	14
50	25	M22X1.5	M16X1.5	M22X1,5	40	40	G3/8	M18X1.5	68	52	48	14	17
	28	M22X1.5	M20X1.5	M22X1.5	40	40	G3/8	M18X1.5	68	52	48	14	17
	32	M22X1.5	M22X1.5	M28X1.5	40	45	G3/8	M18X1.5	68	52	48	14	17
63	32	M27X1.5	M22X1.5	M28X1.5	40	45	G3/8	M18X1.5	83	51.5	58	14	18
	36	M27X1.5	M27X2	M33X2	40	50	G3/8	M18X1.5	83	51.5	58	14	18
	45	M27X1.5	M33X2	M42X2	40	65	G3/8	M18X1.5	83	51.5	58	14	18
80	40	M33X1.5	M27X2	M35X1.5	50	55	G1/2	M22X1.5	102	67	68	14	18
	45	M33X1.5	M33X2	M42X2	40	65	G1/2	M22X1.5	102	67	68	14	18
	56	M33X1.5	M42X2	M50X3	50	75	G1/2	M22X1.5	102	67	68	14	18
90	45	M36X2	M33X2	M42X2	40	65	G1/2	M22X1.5	108	67	75	14	18
	50	M36X2	M33X2	M45X1.5	40	70	G1/2	M22X1.5	108	67	75	14	18
	63	M36X2	M48X2	M56X2	50	85	G1/2	M22X1.5	108	67	75	14	18

ΦAL	ΦMM	EF	XO	PJ		LT	ΦCX	MS(R)	M	EX	XF	ZF
					G

40	20	25	61	26		33	20	25	20	16	190	142
	22	25	61	26		33	20	25	20	16	193	145
	25	25	61	26		33	20	25	20	16	193	145
50	25	25	68	27		30	20	26	25	16	207	159
	28	25	68	27		30	20	26	25	16	207	159
	32	25	68	27		30	20	26	25	16	210	162
63	32	30	83		30	40	30	35	30	22	209.5	151.5
	36	30	83		30	40	30	35	30	22	212.5	154.5
	45	30	83		30	40	30	35	30	22	211.5	153.5
80	40	45	105		40	55	40	45	45	28	268	200
	45	45	105		40	55	40	45	45	28	268	200
	56	45	105		40	55	40	45	45	28	268	200
90	45	45	114		58	60	40	48	45	28	282	207
	50	45	114		58	60	40	48	45	28	282	207
	63	45	114		58	60	40	48	45	28	282	207
